1,2 pollici di altezza 8×8 LED a matrice di punt

, , , ,

1,2 pollici di altezza 8×8 LED a matrice di punt

  • Long life time
  • Customization options are available.
  • RoHs compliance
  • Electrostatic Sensitive Devices
SKU: BL-M12A883
Datasheet: download Categories: , , , , Tag:
1,2 pollici di altezza 8x8 LED a matrice di punt

Introduzione

Nell’attuale panorama tecnologico, la matrice di punti LED 8×8 da 1,2 pollici di altezza si distingue come componente chiave nella progettazione di sofisticati pannelli di visualizzazione. Nota per le sue dimensioni compatte e l’elevata funzionalità, questa matrice a LED è fondamentale in diverse applicazioni, in particolare negli schermi dei pannelli di controllo, dove precisione e affidabilità sono fondamentali. Questo articolo approfondisce le caratteristiche tecniche, i vantaggi e le applicazioni reali di queste matrici, fornendo spunti di riflessione da parte di esperti del settore e utenti.

Che cos’è una matrice di punti LED 8×8 di altezza 1,2 pollici?

La matrice di punti LED 8×8 da 1,2 pollici di altezza è composta da 64 LED disposti in una griglia di 8 per 8. Ogni LED può essere controllato singolarmente. Ciascun LED può essere controllato individualmente, il che la rende una scelta versatile per la visualizzazione di caratteri alfanumerici e simboli grafici. È ampiamente utilizzato nei dispositivi in cui lo spazio è limitato ma è necessaria una comunicazione chiara ed efficace.

Caratteristiche principali del display a matrice di punti LED 8×8 di altezza 1,2 pollici

  • Alta visibilità: ogni LED emette una luce intensa che garantisce la leggibilità del display anche a distanza e in varie condizioni di illuminazione.
  • Efficienza energetica: I LED sono noti per il loro basso consumo energetico e rendono la matrice adatta ad applicazioni portatili e a basso consumo energetico.
  • Versatilità: la possibilità di controllare ciascun LED individualmente consente di creare schemi e messaggi personalizzati, adattabili a molti usi.

Applicazioni della matrice di punti LED 8×8 da 1,2 pollici di altezza

  • Elettronica di consumo: Utilizzati in orologi digitali, calcolatrici e altri gadget personali in cui le informazioni devono essere visualizzate in modo compatto e chiaro.
  • Pannelli di controllo industriali: Agiscono come un’interfaccia dinamica per i macchinari, visualizzando in tempo reale statistiche e messaggi fondamentali per l’efficienza operativa.
  • Display per informazioni al pubblico: Utilizzati nei sistemi di trasporto pubblico, nei banchi per eventi e nei chioschi informativi per comunicare al pubblico informazioni tempestive e pertinenti.

Vantaggi dell’utilizzo della matrice di punti LED 8×8 da 1,2 pollici

L’adozione di questa tecnologia offre diversi vantaggi:

  • Display personalizzabili: gli ingegneri possono programmare la matrice per visualizzare vari simboli e testi, in base alle esigenze specifiche.
  • Affidabilità: I LED offrono una lunga durata rispetto alle tecnologie di visualizzazione tradizionali, riducendo la frequenza delle sostituzioni.
  • Dimensioni compatte: le dimensioni ridotte della matrice ne consentono l’integrazione in numerosi tipi di dispositivi senza significative modifiche al design.

Casi di studio nel mondo reale

  1. Segnaletica per i trasporti: Il sistema di trasporto pubblico di una città ha implementato queste matrici a LED negli autobus e nei treni per fornire informazioni sul percorso in tempo reale, migliorando notevolmente l’esperienza dei pendolari.
  2. Apparecchiature per il monitoraggio della salute: I dispositivi medici utilizzano la matrice per visualizzare in modo chiaro e tempestivo le informazioni critiche sui pazienti, favorendo una migliore erogazione dell’assistenza sanitaria.

Testimonianze degli utenti

  • Ingegnere elettronico: “La matrice 8×8 da 1,2 pollici ci ha permesso di innovare ulteriormente lo sviluppo dei nostri prodotti, in particolare creando interfacce più facili da usare”.
  • Product Manager, Industrial Controls: “I display dei nostri pannelli di controllo non sono mai stati così chiari e affidabili, grazie a questa matrice LED”.

Conclusione

La matrice di punti LED 8×8 da 1,2 pollici di altezza è una pietra miliare della moderna tecnologia dei display, con la sua ampia gamma di applicazioni e vantaggi che la rendono indispensabile sia nell’elettronica di consumo che in quella industriale. Con il progredire della tecnologia, l’importanza di soluzioni di visualizzazione efficienti e affidabili come la matrice LED continua a crescere, dimostrando che a volte i componenti più piccoli possono avere l’impatto più significativo.

Invito all’azione: migliorate i vostri dispositivi tecnologici con le nostre matrici di punti LED 8×8 da 1,2 pollici di alta qualità. Contattateci oggi stesso per saperne di più su come le nostre soluzioni possono migliorare le vostre applicazioni!

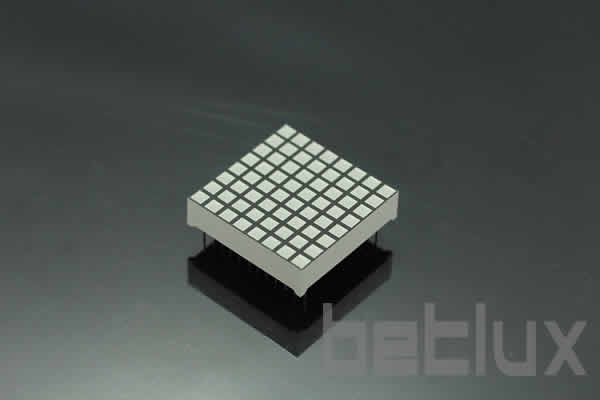

1.2 inch height 8x8 LED dot matrix
Matrice a punti LED 8×8 da 1,2 pollici di altezza

Caratteristiche

  • Dimensioni della matrice: con un’altezza di 31,00 mm e una larghezza e altezza del display di 32,00×32,00 mm, questa matrice è compatta ma efficace per varie esigenze di visualizzazione.
  • Caratteristiche dei punti: la matrice ha una dimensione dei punti di 3,00 mm, di forma circolare, che fornisce un’illuminazione chiara e distinta.
  • Configurazione della griglia: presenta un layout a 8 colonne per 8 righe, che offre un’area di visualizzazione equilibrata e quadrata per varie applicazioni.
  • Funzionalità bi-colore: la matrice supporta display bi-colore, consentendo di realizzare progetti più versatili e visivamente accattivanti.
  • Basso consumo energetico: progettata per funzionare a bassa corrente, è efficiente dal punto di vista energetico e adatta all’uso a lungo termine.
  • Alto contrasto e luminosità: garantisce un’eccellente visibilità in varie condizioni di illuminazione, migliorando la leggibilità.
  • Compatibilità di codifica: compatibile con i codici ASCII ed EBCDIC, offre flessibilità per diversi scopi di programmazione e visualizzazione.
  • Impilabilità orizzontale: può essere impilato orizzontalmente, facilitando la creazione di display più grandi combinando più matrici.
  • Opzioni anodo/catodo: disponibile con configurazioni anodo e catodo a colonna, offre versatilità nei progetti elettronici.
  • Facilità di installazione: progettato per un facile montaggio su circuiti stampati o zoccoli, lo rende facile da usare per vari progetti.
  • Coerenza dell’intensità luminosa: i LED sono classificati per intensità luminosa, garantendo una luminosità uniforme in tutta la matrice.
  • Durata: tecnicamente robusta, questa matrice è costruita per resistere a diverse condizioni operative.
  • Design estetico: caratterizzata da una superficie grigia standard con punti bianchi, offre un aspetto elegante e professionale.
  • Conformità ambientale: la conformità RoHS indica una produzione responsabile dal punto di vista ambientale.

Applicazioni

  • Segnaletica elettronica e display: ideale per creare segnali dinamici e accattivanti per aziende, eventi o informazioni pubbliche.
  • Pannelli informativi: adatti per la visualizzazione di informazioni nei sistemi di trasporto pubblico, nelle sale di controllo o in altri spazi pubblici.
  • Progetti interattivi: possono essere utilizzati in installazioni artistiche interattive, strumenti didattici o progetti di elettronica fai-da-te.
  • Gioco e intrattenimento: adatto a console di gioco, giocattoli e altri dispositivi di intrattenimento che necessitano di un display compatto.
  • Scopi educativi: ottimo per l’insegnamento dell’elettronica e della programmazione, in particolare per i progetti che prevedono uscite visive.
  • Interfacce personalizzate: perfette per costruire pannelli di controllo, indicatori o interfacce personalizzate in vari dispositivi elettronici.
  • Prototipazione e sperimentazione: utile per la prototipazione di dispositivi elettronici, soprattutto quando lo spazio è limitato ma è necessario un display chiaro.
  • Dispositivi portatili: grazie alle sue dimensioni e ai bassi requisiti di potenza, è adatto ai dispositivi elettronici portatili.
Electrical-optical characteristics:
Filters Sort results
Reset Apply
Part No. (Cathode)
Part No. (Anode)
Emitting Color
Material
Peak Wavelength (nm)
Voltage typ.(v)
Voltage max. (v)
Luminous min
Luminous typ
BL-M12A883B
BL-M12B883B
ultra Blue
InGaN/SiC
470
4.2
70
120
BL-M12A883D
BL-M12B883D
Super Red
GaAlAs/DH
660
2.2
250
320
BL-M12A883DUG (D)
BL-M12B883DUG (D)
Ultra Red
AlGaInP
660
2.5
320
BL-M12A883DUG (UG)
BL-M12B883DUG (UG)
Ultra Green
AlGaInP
574
2.5
250
BL-M12A883E
BL-M12B883E
Orange
GaAsP/GaP
635
2.5
140
190
BL-M12A883EG (E)
BL-M12B883EG (E)
Orange
GaAsP/GaP
635
2.5
190
BL-M12A883EG (G)
BL-M12B883EG (G)
Green
GaP/GaP
570
2.5
195
BL-M12A883EG
BL-M12B883EG
Green
GaP/GaP
570
2.5
150
195
BL-M12A883EG
BL-M12B883EG
Orange
GaAsP/GaP
635
2.5
140
190
BL-M12A883G
BL-M12B883G
Green
GaP/GaP
570
2.5
150
195
BL-M12A883PG
BL-M12B883PG
Ultra Pure Green
InGaN/SiC
525
4.2
190
270
BL-M12A883S
BL-M12B883S
Hi Red
GaAlAs/SH
660
2.2
150
200
BL-M12A883SG (G)
BL-M12B883SG (G)
Green
GaP/GaP
570
2.5
195
BL-M12A883SG (S)
BL-M12B883SG (S)
Super Red
AlGaInP
660
2.5
200
BL-M12A883SG
BL-M12B883SG
Hi Red
GaAlAs/SH
660
2.2
150
200
BL-M12A883SG
BL-M12B883SG
Green
GaP/GaP
570
2.5
150
195
BL-M12A883UB
BL-M12B883UB
ultra Blue
InGaN/SiC
470
4.2
110
180
BL-M12A883UE
BL-M12B883UE
Ultra Orange
AlGaInP
630
2.5
160
235
BL-M12A883UEUG (UE)
BL-M12B883UEUG (UE)
Ultra Orange
AlGaInP
630
2.5
235
BL-M12A883UG
BL-M12B883UG
Ultra Green
AlGaInP
574
2.5
180
250
1 2
Need help?
Weight 8.7 g
Dimensions 31.7 × 31.7 × 8 mm
